河城荷取和她的频率计（简易型）(8)

测频原理

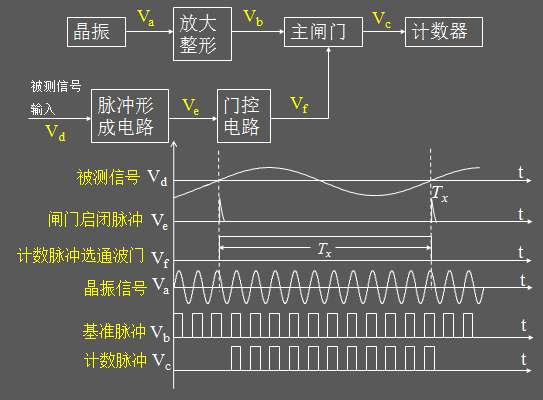

周期倒数测频（倒数计数器）原理【2】
晶振输出信号（周期为To）经放大整形以脉冲形式（时标）通过主闸门进入计数器。频率为fx被测信号经脉冲形成变成以 Tx=1/ fx为周期的脉冲，控制主闸门的开闭。根据在时间 Tx内进入计数器的时标脉冲Ts的个数，得到被测信号的周期：

测周期原理
电子计数器测时间间隔原理【3】
启始信号U1接入B通道，使门控双稳电路置1，主闸门开启，计数开始。
终止信号U2接通C通道，使门控双稳电路复零，主闸门关闭，计数结束。
测量两个被测信号的时间间隔，也即相位差。同时也可用于测量脉冲信号的脉宽和边沿。
